Czołg, pojazd gąsienicowy, ciężka konstrukcja wojskowa czy transformator ważący setki ton wymagają czegoś więcej niż odpowiedniego udźwigu.
Projektujemy system transportu wokół konkretnego ładunku, jego środka ciężkości, geometrii, trasy przejazdu i procesu produkcyjnego. Kołowe platformy transportowe FADA pozwalają bezpiecznie przemieszczać ciężkie i wielkogabarytowe konstrukcje pomiędzy stanowiskami produkcyjnymi, montażem, testami, magazynem i strefą wysyłki.
MASA · GEOMETRIA · ŚRODEK CIĘŻKOŚCI · TRASA · SPOSÓB ZAŁADUNKU · WYMAGANE MANEWRY
PRZEANALIZUJMY TWÓJ ŁADUNEK
Czym jest system transportu ciężkich konstrukcji dual-use?
System transportu ciężkich konstrukcji dual-use to projektowany pod konkretny ładunek system intralogistyczny do przemieszczania bardzo ciężkich i wielkogabarytowych obiektów, takich jak czołgi, pojazdy gąsienicowe, konstrukcje specjalne, moduły przemysłowe i transformatory.
W przeciwieństwie do standardowego wózka dobór nie kończy się na udźwigu. Analizujemy również masę, wymiary, środek ciężkości, naciski na posadzkę, geometrię trasy, promienie skrętu, wymagane manewry oraz sposób pobrania i odłożenia ładunku.
Rezultatem jest nie „wózek o określonej liczbie ton”, lecz kompletny sposób transportu konkretnej konstrukcji w zakładzie.
DEFENCE → ENERGY
Ładunek się zmienia. Wyzwanie inżynieryjne pozostaje.
Czołg, pojazd gąsienicowy czy transformator różnią się funkcją, ale z perspektywy transportu wewnętrznego liczą się te same parametry: masa, środek ciężkości, naciski, geometria i przestrzeń manewrowa.
MASS
CENTER OF GRAVITY
FLOOR LOAD
MANOEUVRING SPACE
W ciężkim transporcie sama nośność nie wystarczy.
O skuteczności systemu transportowego decyduje nie tylko udźwig, ale także fizyka ładunku, warunki hali i wymagania procesu.
01 — ŚRODEK CIĘŻKOŚCI
PROBLEM
Duży i wysoki ładunek musi pozostać stabilny podczas jazdy i manewru.
ROZWIĄZANIE
Stabilne podparcie i właściwy dobór układu transportowego.
KORZYŚĆ
Przewidywalny ruch i większe bezpieczeństwo procesu.
02 — OGRANICZONA PRZESTRZEŃ
PROBLEM
Duży obiekt porusza się po wąskich trasach i między stanowiskami.
ROZWIĄZANIE
Właściwy układ jazdy i manewrowania.
KORZYŚĆ
Mniej korekt bez przebudowy layoutu hali.
03 — POSADZKA
PROBLEM
Duże masy generują wysokie naciski na infrastrukturę hali.
ROZWIĄZANIE
Analiza nacisków i dopasowanie systemu do warunków zakładu.
KORZYŚĆ
Lepsza ochrona posadzki i mniej problemów eksploatacyjnych.
04 — WARTOŚĆ ŁADUNKU
PROBLEM
Komponent bywa jednym z najdroższych elementów procesu.
ROZWIĄZANIE
Kontrolowany transport i precyzyjne prowadzenie ładunku.
KORZYŚĆ
Mniejsze ryzyko uszkodzeń i większa kontrola operacji.
05 — TAKT
PROBLEM
Oczekiwanie na transport lub przeładunek spowalnia przepływ produkcji.
ROZWIĄZANIE
System transportowy zaprojektowany jako element procesu.
KORZYŚĆ
Mniej oczekiwania między operacjami i lepsza płynność produkcji.
Kołowe platformy FADA do transportu ciężkich konstrukcji
Wymiary platformy · wysokość · koła · skręt · napęd · sterowanie · hydrauliczne podnoszenie · specjalny stół · paleta · bezpieczeństwo · automatyzacja · praca tandemowa
MNIEJ OPERACJI POŚREDNICH · WIĘKSZA POWTARZALNOŚĆ · LEPSZE WYKORZYSTANIE HALI · OCHRONA ŁADUNKU · GOTOWOŚĆ DO ROZWOJU
KROK 1 / WJAZD POD ŁADUNEK
WJAZD POD ŁADUNEK
Wózek podjeżdża pod odpowiednio zaprojektowaną paletę lub ramę znajdującą się pod ciężką konstrukcją.
KORZYŚĆ: mniej dodatkowych operacji przeładunkowych i mniejsza zależność od suwnicy.

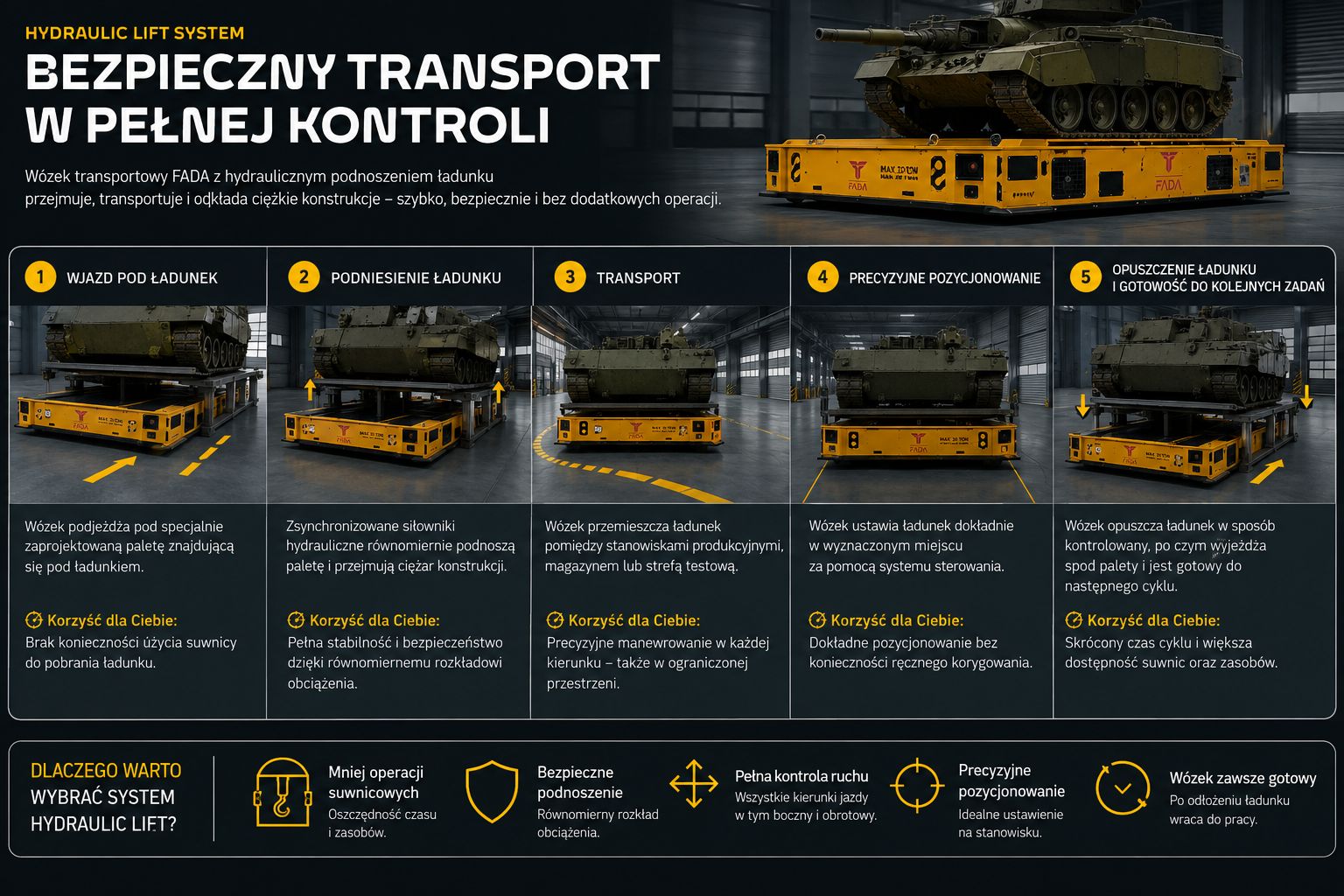

POBIERZ → PODNIEŚ
PRZEWIEŹ → ODŁÓŻ
Hydrauliczne podnoszenie zmienia wózek w element procesu, nie tylko pojazd.
Jeżeli transportowana konstrukcja znajduje się na odpowiednio zaprojektowanej palecie lub ramie, wózek może podjechać pod ładunek, hydraulicznie przejąć jego ciężar, przewieźć go i odłożyć w nowym miejscu.
Mniej suwnicy · mniej przeładunków · krótszy czas operacji · większa kontrola · lepsza stabilność · powtarzalne odkładanie.
PRZÓD / TYŁ
Klasyczny ruch dwukierunkowy przeznaczony do długich przejazdów pomiędzy stanowiskami.
KORZYŚĆ: prosty i szybki transport na głównych trasach zakładu.
Kiedy jeden wózek to za mało.

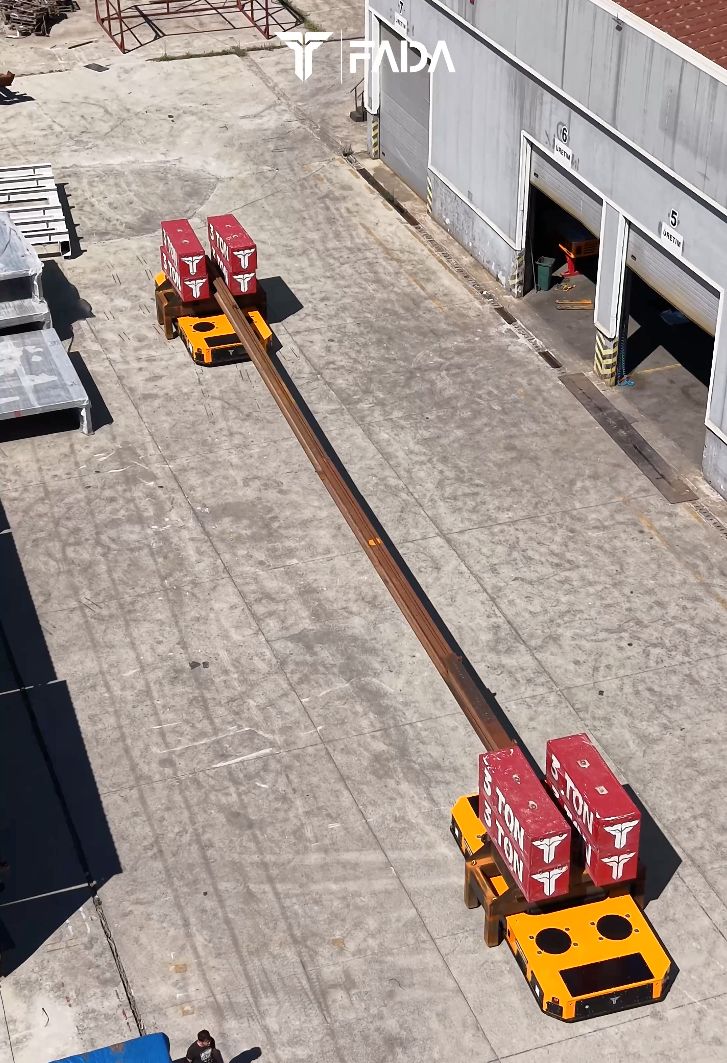

Dla bardzo długich lub wyjątkowo ciężkich konstrukcji dwa lub więcej wózków może pracować jako jeden zsynchronizowany system. Sterowanie koordynuje prędkość, kierunek i zatrzymanie platform.
Bardzo długie konstrukcje · większa masa · równomierne podparcie · wspólna prędkość · niezależna praca platform poza tandemem.
DEFENCE
Ciężkie konstrukcje wojskowe i pojazdy gąsienicowe.
Transport pomiędzy montażem, integracją, testami, magazynem i strefą odbioru wymaga systemu, który pozwala kontrolować dużą masę w ograniczonej przestrzeni zakładu.
KORZYŚĆ: mniej transportu pośredniego, większa powtarzalność i lepsze wykorzystanie stanowisk.
ENERGY
Transformatory i wielkogabarytowe komponenty energetyczne.
Transformatory wymagają podobnego podejścia do masy, środka ciężkości, podparcia i precyzyjnego transportu pomiędzy montażem, testami, magazynem i wysyłką.
KORZYŚĆ: kontrolowany transport dopasowany do ramy, palety i geometrii transformatora.
Nie dopasowujemy konstrukcji do wózka. Projektujemy system wokół konstrukcji.
MASA · DŁUGOŚĆ · SZEROKOŚĆ · WYSOKOŚĆ · ŚRODEK CIĘŻKOŚCI · PUNKTY PODPARCIA · PALETA · RAMA · TRASA · KORYTARZE · POSADZKA · NACHYLENIA · TAKT · INDOOR / OUTDOOR · AUTOMATYZACJA · BEZPIECZEŃSTWO
LOAD → ROUTE → FLOOR → HANDLING → SAFETY → CONTROL → FINAL CONFIGURATION
Od kilku ton do bardzo ciężkich konstrukcji — system dobieramy do procesu.
ZAKRES TECHNOLOGII FADA
Nie istnieje jeden uniwersalny wózek do wszystkich zastosowań. Masa jest jednym z parametrów, ale równie ważne są geometria ładunku, sposób podparcia, trasa, posadzka, wymagane manewry oraz sposób pobierania i odkładania.
5 t ─────────────────────────────────────────────── 400 t
SYSTEMY WIELOKIERUNKOWE 5–400 t
SYSTEMY SZYNOWE ≤ 400 t
SYSTEMY HEAVY-DUTY 100–400 t
TRANSPORT + PODNOSZENIE / POZYCJONOWANIE 5–150 t
SYSTEMY DO CIĘŻKICH NARZĘDZI 5–50 t
SYSTEMY WIELOKIERUNKOWE | 5–400 t | Maksymalna swoboda manewrowania. | Łatwiejsze przemieszczanie w ograniczonej przestrzeni.
SYSTEMY SZYNOWE | do 400 t | Transport po stałej trasie. | Przewidywalny przepływ między punktami procesu.
SYSTEMY HEAVY-DUTY | 100–400 t | Dla konstrukcji liczonych w setkach ton. | System wokół konkretnego obciążenia.
TRANSPORT + PODNOSZENIE | 5–150 t | Przejazd, przejęcie i ustawienie ładunku. | Mniej przeładunków.
CIĘŻKIE NARZĘDZIA | 5–50 t | Obsługa wyposażenia produkcyjnego. | Krótsze operacje wymiany.
NIE DOBIERAMY SYSTEMU WYŁĄCZNIE PO UDŹWIGU.
GEOMETRIA · ŚRODEK CIĘŻKOŚCI · TRASA · POSADZKA · SPOSÓB POBRANIA ŁADUNKU · TAKT · WYMAGANIA BEZPIECZEŃSTWA

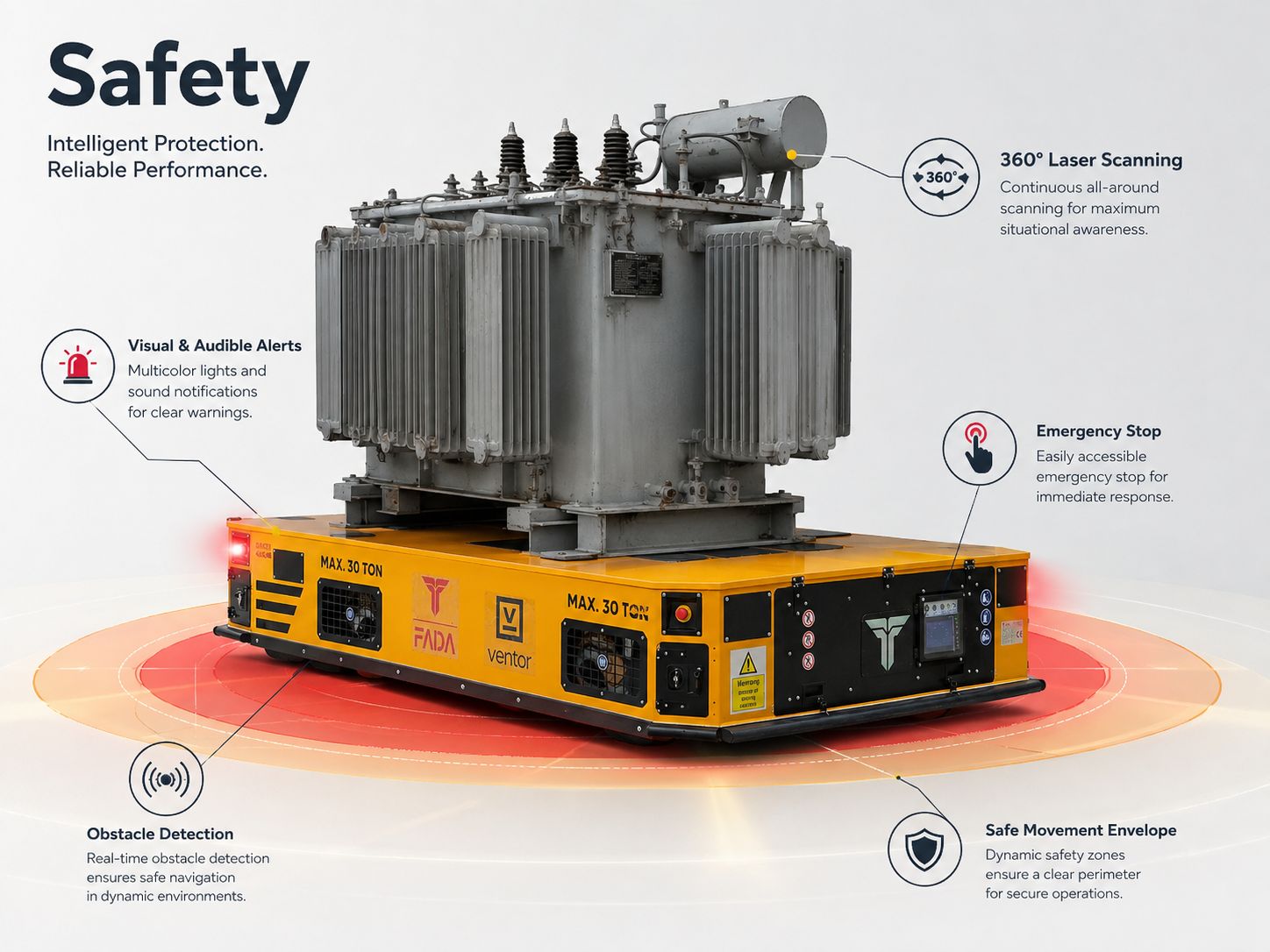

SAFETY BY DESIGN
Setki ton wymagają bezpieczeństwa projektowanego od początku.
Bezpieczeństwo ciężkiego transportu nie jest pojedynczym czujnikiem. Powstaje z połączenia konstrukcji, sterowania, detekcji, procedur operatorskich i właściwej walidacji procesu.
01 KONSTRUKCJA — stabilna baza dopasowana do geometrii, podparcia i obciążenia.
02 STEROWANIE — kontrolowane przyspieszanie, jazda, hamowanie i zatrzymanie.
03 DETEKCJA — skanery i czujniki, zależnie od konfiguracji, pomagają monitorować strefę pracy.
04 OPERATOR — czytelne sterowanie, sygnalizacja i procedury awaryjne.
05 WALIDACJA — testy i odbiór według kryteriów rzeczywistego procesu.
Opcje dodatkowe
BEZPIECZEŃSTWO → skanery i detekcja → bezpieczniejsza strefa pracy.
OBSŁUGA ŁADUNKU → stoły, palety i ramy → stabilne podjęcie konstrukcji.
ENERGIA → akumulator, diesel lub zasilanie procesowe → dopasowanie do warunków hali.
AUTOMATYZACJA → sterowanie zdalne i autonomiczne → powtarzalny transport.
DANE I SERWIS → diagnostyka i plan wsparcia → przewidywalna dostępność.
Technologia producenta. Lokalna odpowiedzialność za projekt.
FADA wnosi kompetencje projektowe i produkcyjne w zakresie ciężkiego transportu. VENTOR prowadzi rozmowę techniczną z klientem w Polsce, pomaga zebrać dane procesu, koordynuje dobór rozwiązania i wspiera projekt na etapach uzgodnień, dostawy, uruchomienia, szkolenia i dalszego wsparcia zgodnie z zakresem kontraktu.
Przemysław Kamiński
Dyrektor Sprzedaży i członek Zarządu VENTOR
kaminski@ventor.pl
Najczęstsze pytania o transport ciężkich konstrukcji
Czy system FADA dobiera się wyłącznie po udźwigu?
Czy platforma może jednocześnie podnieść i przewieźć ładunek?
Czy można transportować czołgi i pojazdy gąsienicowe?
Czy kilka platform może pracować wspólnie?
Czy FADA pracuje w ograniczonej przestrzeni?
Jak analizowana jest posadzka?
Czy system może być sterowany zdalnie lub automatycznie?
Jak rozpocząć dobór rozwiązania?
Masz ciężki ładunek? Zacznijmy od jego analizy.
Nie musisz wiedzieć, jaki wózek jest potrzebny. Potrzebujemy danych o ładunku i procesie.
CHECKLISTA: co transportujesz · masa · wymiary · środek ciężkości · paleta / rama · layout hali · posadzka · trasa · takt
DOBÓR SYSTEMU TRANSPORTOWEGO
Masz ciężki lub nietypowy ładunek?
Prześlij podstawowe informacje o komponencie i procesie. Dobierzemy rozwiązanie dopasowane do jego masy, geometrii i sposobu transportu.
Automatyzacja transportu tam, gdzie trasa i proces są powtarzalne.
W zależności od projektu platforma może pracować jako system zdalnie sterowany, półautomatyczny lub autonomiczny. Poziom automatyzacji wynika z powtarzalności trasy, organizacji ruchu, punktów pobrania i odkładania oraz wymagań bezpieczeństwa.
NAWIGACJA → powtarzalne przejazdy.
PUNKTY TRANSPORTOWE → przewidywalny cykl.
GOTOWOŚĆ DO ROZWOJU → system rośnie wraz z zakładem.
Setki ton wymagają bezpieczeństwa projektowanego od początku.
Bezpieczeństwo ciężkiego transportu obejmuje konstrukcję platformy, sterowanie, kontrolę prędkości, detekcję przeszkód, strefy bezpieczeństwa i procedury awaryjne.
DETEKCJA → wcześniejsza reakcja.
STREFY BEZPIECZEŃSTWA → lepsza kontrola ryzyka.
ALARMY → większa świadomość ruchu.
EMERGENCY STOP → szybka reakcja operatora.
Zakres funkcji bezpieczeństwa zależy od konfiguracji i analizy ryzyka konkretnej aplikacji.
Energia dopasowana do cyklu pracy.
Akumulatorowe zasilanie, ładowanie w przerwach, automatyczne ładowanie i monitoring energii mogą być dobierane do liczby cykli, długości przejazdów oraz wymaganej dostępności.
